六二三所201-202电能管理系统

阅读量: 发表时间:2020-09-11 12:00
0
基本信息:
项目名称:六二三所201-202电能管理系统
项目地点:上海
实施时间:2015年

项目简介:
中国飞机强度研究所隶属于中国航空工业集团有限公司,编号623所,是中国航空工业飞机强度研究中心与地面强度验证试验基地。623所的主要工作方向是:负责飞机结构强度技术领域的预先研究,为新机研制和改型提供结构强度关键技术;负责承担全尺寸飞机结构地面强度验证试验,代表国家对新研与改型飞机在首飞前给出权威性强度结论,并为飞机结构定寿、延寿与可靠性评定提供权威性试验数据。

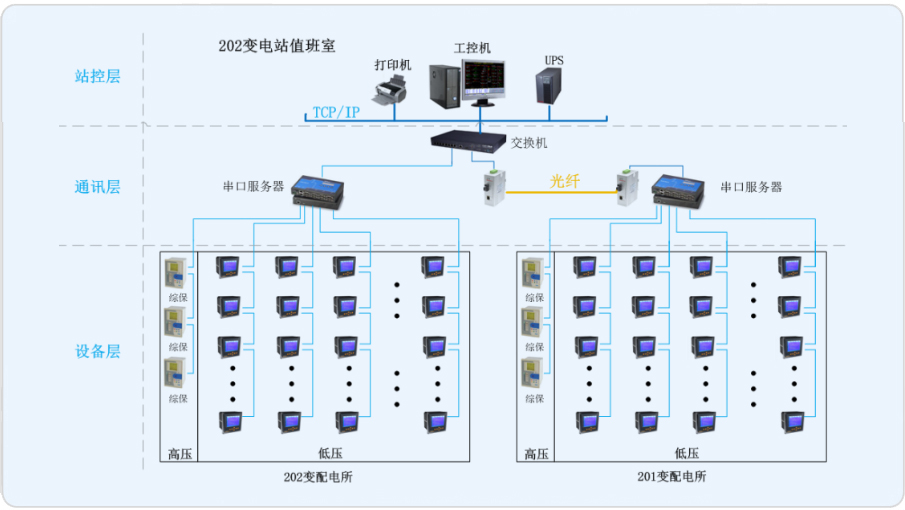

本项目为中国飞机强度研究所(623所)201号全机静力/疲劳试验厂房及202号动力中心设计的电能管理系统。系统接入201号全机静力/疲劳试验厂房变配电所综合保护装置,62块多功能仪表,2块变压器温控仪,总线通过光纤上传数据至202变电室值班室主机;10KV变电室10块综合保护装置,202号动力中心变配电所,46块多功能仪表,2块变压器温控仪,空压机配电所3块综合保护装置,总线直接接入本变电所内串口服务器,从而在监控主机上实现总线上仪表与监控主机的数据连通。安科瑞电气股份有限公司为其配置一套Acrel-3000电能管理系统,实时监测变电所内各个回路的电流、电压、功率、开关状态等电参量,由此达到变电所少人值守或无人值守的智能化管理。

系统实现的功能:
1. 电压、电流、功率、功率因数及频率等监测信息实时刷新,并以一次图形式直观动态显示。各回路子画面上显示该回路各电参量、回路名称等信息;
2. 对各回路的电流绘制趋势曲线,便于分析该回路配电运行工况;
3. 对各回路的电能集抄功能,并可生成时间段内符合客户管理需求的用电报表;
4. 对各回路仪表进行实时通讯状态显示;
5. 综保状态量实时显示,制作高压光字标牌;
6. 多用户权限管理,便于分级操作。
