天津运载火箭产业化基地电力监控系统的设计与应用

阅读量：发表时间：2020-09-11 11:52

基本信息：
项目名称：天津运载火箭产业化基地电力监控系统
项目地点：天津
实施时间：2014年11月

项目简介：

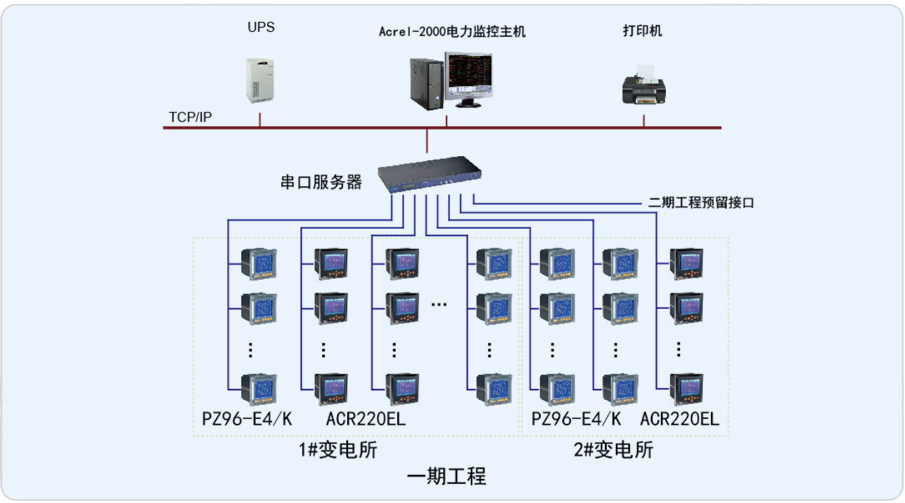

天津运载火箭产业化基地是亚洲的航天产业基地，包括焊接、铸造、铆接、复合材料等约30个单体项目，天津基地已具备研制大火箭需要的全部功能，进入大火箭关键技术研制的突破阶段。二十万平方米的一期工程完工后，从部件加工到总装、试验，各项有关研制的功能都将具备。二期工程建设规模约三十万平方米，将根据国家航天产业发展需求陆续投入建设。本系统对一期工程中1#、2#变电所中设备进行监控、监测，计量装置选用安科瑞电力仪表ACR220EL、PZ96-E4/K用于对分布在厂区1#配电房及2#配电房低压回路进行监控。
安科瑞Acrel-2000电力监控系统在该项目中的应用，实现了对变电所配电回路用电的实时监控，不仅能显示回路用电状况，还具有网络通讯功能；系统还实现了对采集数据的分析、处理，实时显示变电所内各配电回路的运行状态，对保护动作、故障跳闸、负载越限报警等弹出事件窗口并声音报警提示，生成各种电能报表、趋势曲线、棒图、饼图等。

系统实现的功能：
1、运行监视：准确的对电流、电压、有功功率、无功功率、有功电能、无功电能、视在功率、功率因数、频率、开关状态等信息进行检测。
2、远程通信：及时传递设备运作状态以及故障信息。
3、报警：通过设定，对各种信息进行报警。
4、显示：就地显示出各部分运作信息。
