新疆克拉玛依硒作业项目能耗监控系统的设计与应用

阅读量：发表时间：2020-09-11 11:59

基本信息：
项目名称：新疆克拉玛依硒作业项目能耗监控系统
项目地点：新疆
实施时间：2014年11月

项目简介：
新疆克拉玛依硒作业区目前有比较完善的能源计量器具信息库。实现了能源计量器具分级分项分类统计分析及动态管理。通过实施测量管理体系、标准宣贯培训和现场监督等活动，强化了能源计量管理，提高了能源计量基础保障作用和管理水平。
但是，各个集输站库的用电计量只有总电量计量，站库内的注水系统、集输系统等没有分线计量，且单台能耗设备也无电量计量，不利于提高作业区现场设备管理水平，也不利于细致作业区能耗分析工作。

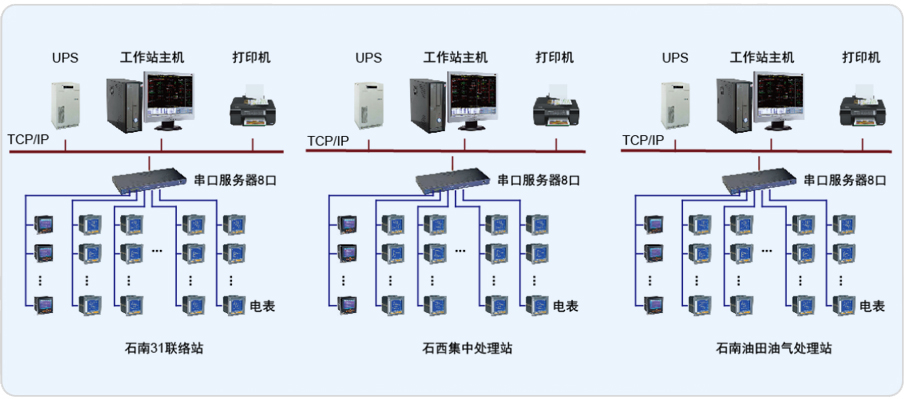

本系统针对以上需要解决的问题，对石南31联络站、石西集中处理站和石南油田油气处理站三个站进行能耗管理系统改造，其中石南31联络站配置仪表78块,石西集中处理站配置仪表35块,石南油田油气处理站配置仪表59块，进线回路采用ACR320ELH多功能显示仪表，出线回路采用PZ72-E4/KC，每个站为单独一套系统。系统采用分层分布式结构，监测数据采集完成后上传传至各自站内监控值班监控室。

系统实现的功能：
1.界面开发设计美观大方，设备拓扑关系可自动生成并根据设备带电状态动态着色；
2.具备远程抄表功能，可查询到任意时刻任一回路的详细电参量；
3.具有用电量和用水量的报表查询功能，支持日报、月报和年报的查询及打印；
4.趋势曲线分析功能，能够直观的显示各回路的工作状态与时间，便于找出非正常用电回路并且及时进行整改，为建立能耗多级计量体系提供用能分析依据。
